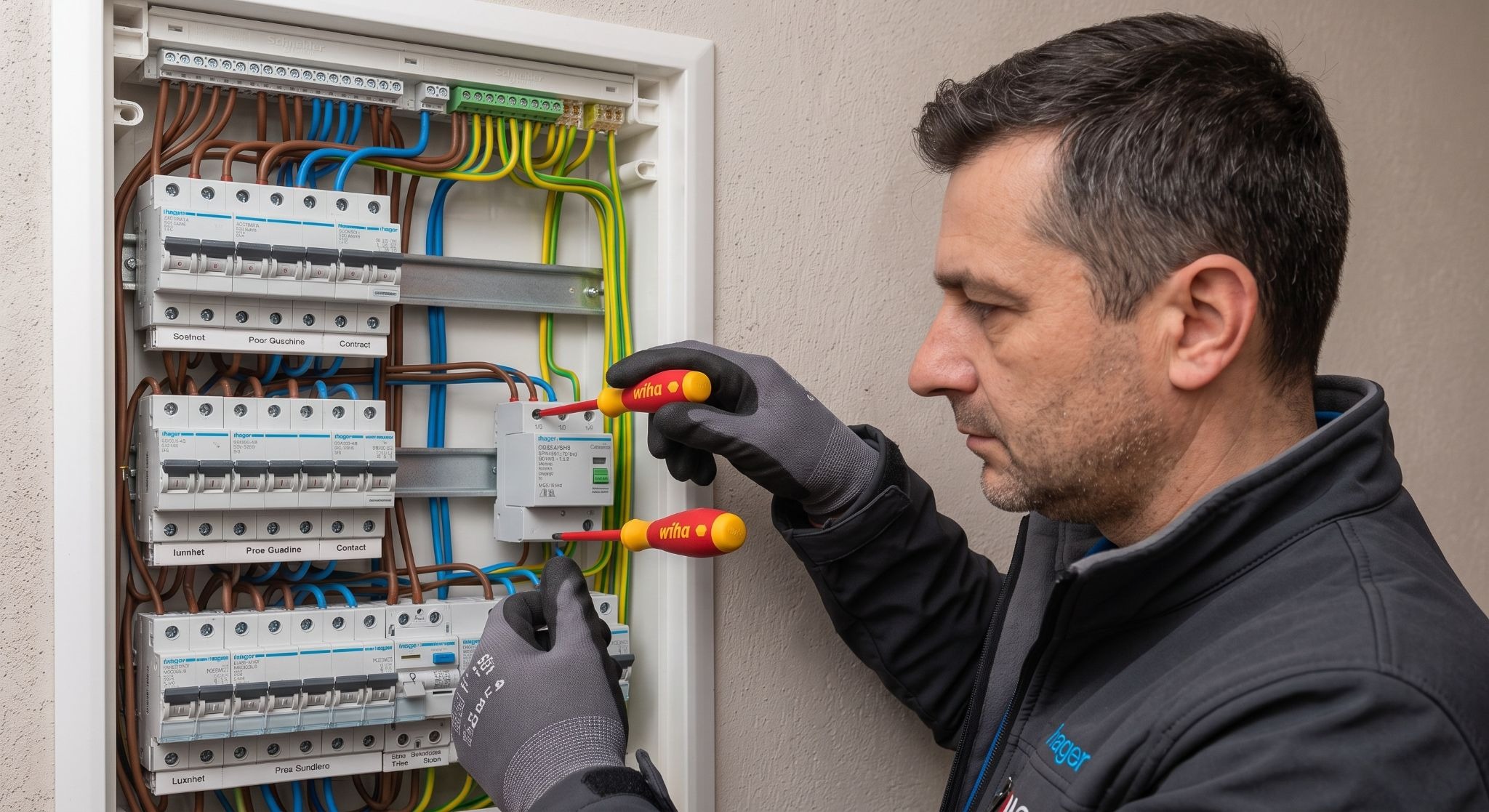

Sursa foto: Magnific.com
După o furtună, problema nu apare întotdeauna în tabloul electric. Uneori se vede direct pe televizor, centrală, router sau frigider. De aici pornește întrebarea firească: dacă montezi un SPD în tabloul general, sunt protejate toate circuitele din locuință?
Când cauți protecție la supratensiune pentru circuite în tablou, răspunsul nu ține doar de existența dispozitivului. Contează locul montajului, lungimea conductoarelor, tipul rețelei, împământarea și distanța până la echipamentul sensibil.
Multe explicații se opresc la diferența dintre tipurile SPD. Partea mai puțin discutată este alta: aceeași protecție pentru toate circuitele nu înseamnă neapărat același nivel de protecție la fiecare priză.
Cuprins
1.Ce protejează, de fapt, un SPD montat în tabloul general
2.Protecție generală și protecție locală: diferența care se pierde ușor
3.Ce trebuie verificat înainte de montaj
4.Când protecția generală nu este suficientă
1.Ce protejează, de fapt, un SPD montat în tabloul general
Un SPD montat în tabloul general limitează impulsurile scurte de tensiune și dirijează energia în exces către instalația de legare la pământ. El nu este un stabilizator și nu repară o tensiune prea mare care rămâne prezentă minute sau ore. Pentru asemenea situații poate fi necesară o protecție separată, cu releu de monitorizare și contactor.
Aici apare prima confuzie.O siguranță automată protejează conductorul la suprasarcină și scurtcircuit, în timp ce o siguranță protecție supratensiune are o altă sarcină: reacționează la creșteri foarte rapide ale tensiunii, produse de comutații în rețea sau descărcări atmosferice.
Un SPD general poate ajunge la toate circuitele aflate în aval, dar rezultatul depinde de câteva condiții:
– dispozitivul trebuie să fie conectat cât mai aproape de punctul de intrare al alimentării;
– legăturile către fază, nul și PE trebuie să fie scurte și corect dimensionate;
– traseul către priza de pământ trebuie verificat, nu presupus;
– tablourile secundare și circuitele lungi pot necesita protecție suplimentară;
– echipamentele cu electronică sensibilă pot avea nevoie de protecție locală.
Lungimea conductorului contează mai mult decât pare. Un SPD montat corect, dar legat prin fire lungi și întortocheate, poate reacționa mai puțin eficient la un impuls rapid. La asemenea viteze, fiecare buclă inutilă din cablaj devine o problemă.
De aceea, protecția generală nu trebuie privită ca o garanție identică pentru fiecare priză. Este primul strat. Nu întotdeauna și ultimul.
2.Protecție generală și protecție locală: diferența care se pierde ușor
Protecția generală se montează în tabloul principal și urmărește instalația din aval. Protecția locală se află aproape de consumator, de obicei într-o priză protejată, într-un UPS sau într-un dispozitiv dedicat pentru un aparat. Cele două nu se exclud.
Diferența dintre protecție generală și locală devine clară când distanța dintre tablou și echipament crește. Un circuit care pleacă din tabloul principal spre un garaj, un atelier sau un tablou secundar poate avea un comportament diferit față de o priză aflată la câțiva metri de SPD. Impulsul se propagă pe conductor, iar protecția de la intrare nu face automat ca tensiunea reziduală să fie identică peste tot.
În practică, rolurile se împart astfel:
– SPD-ul general limitează energia mare care intră în instalație;
– SPD-ul dintr-un tablou secundar protejează o zonă aflată la distanță;
– protecția locală se apropie de aparatul sensibil;
– un UPS poate ține echipamentul alimentat pentru scurt timp, dar nu înlocuiește automat SPD-ul;
– o priză cu protecție nu compensează lipsa împământării sau montajul greșit.
O protecție locală este utilă mai ales pentru un calculator, un sistem audio-video, o centrală sau echipamente de rețea. Acestea pot fi afectate de impulsuri mici, repetate, chiar dacă SPD-ul general a limitat deja un eveniment mai puternic.
Totuși, nici dispozitivul local nu este o plasă perfectă. Dacă instalația nu are legături corecte și trasee bine gândite, aparatul de la capătul circuitului rămâne vulnerabil. Un prelungitor cu buton luminos nu trebuie confundat cu un sistem complet de protecție. Unele modele au componente pentru limitarea impulsurilor, altele sunt doar distribuitoare de prize.
Un electrician atent nu promite „aceeași protecție peste tot”. Spune unde ajunge protecția generală, unde scade eficiența ei și unde are rost un al doilea strat.
3.Ce trebuie verificat înainte de montaj
Întrebarea „ce SPD să cumpăr?” vine prea devreme dacă nu știi ce rețea ai și unde intră dispozitivul în schemă. Un model potrivit pentru o instalație nu este automat potrivit pentru alta.
Un caz discutat frecvent pornește de la o rețea TN-C și o siguranță de 32 A montată în exterior. Întrebarea este dacă se poate folosi un SPD de tip 2 și dacă dispozitivul are nevoie de o siguranță proprie mai mare decât cea existentă. Răspunsul depinde de fișa tehnică a SPD-ului, de protecția de rezervă cerută de producător și de felul în care este separată instalația PEN.
Înainte de alegere, electricianul ar trebui să verifice:
1. schema de legare la pământ, de tip TN-C, TN-S, TN-C-S sau TT;
2. tensiunea de funcționare continuă acceptată de SPD;
3. nivelul de expunere al clădirii și existența unei instalații de protecție împotriva trăsnetului;
4. protecția de rezervă indicată pentru dispozitiv;
5. lungimea totală a legăturilor dintre bare, SPD și priza de pământ.
Valoarea de 32 A a siguranței principale nu este suficientă pentru alegerea automată a unui SPD. Ea spune ceva despre protecția circuitului, nu stabilește singură curentul de descărcare sau configurația dispozitivului.
Mai există un detaliu pe care mulți îl ignoră: indicatorul de stare al SPD-ului. Dacă arată că modulul este defect, dispozitivul nu trebuie lăsat în tablou doar pentru că „este încă acolo”. Un SPD consumat poate să nu mai limiteze următorul impuls.
Părerile unui electrician despre protecția la supratensiune au valoare când sunt legate de instalația concretă. O recomandare serioasă ar trebui să includă schema rețelei, verificarea împământării, alegerea protecției de rezervă și poziția exactă a conductoarelor. Un răspuns de tipul „pune același model pe toate circuitele” simplifică prea mult problema.
4.Când protecția generală nu este suficientă
Un SPD general este primul lucru verificat într-o locuință, dar nu poate anula toate riscurile. El nu este proiectat să absoarbă o lovitură directă de trăsnet în clădire. Pentru un asemenea eveniment este necesar un sistem complet de protecție împotriva trăsnetului, cu elemente exterioare și o priză de pământ potrivită.
Nici supratensiunile produse în interior nu trebuie uitate. Pornirea unui motor puternic, comutarea unor sarcini sau funcționarea unor echipamente de sudură pot genera impulsuri pe instalație. Dacă aparatul sensibil este la capătul unui traseu lung, protecția locală poate avea un rol separat față de SPD-ul din tabloul general.
Într-o locuință cu multe circuite, abordarea sănătoasă este stratificată:
– protecția de la intrare limitează impulsul principal;
– protecția din tabloul general acoperă circuitele obișnuite;
– protecția din tablourile secundare urmărește zonele aflate la distanță;
– protecția locală se montează lângă electronica sensibilă;
– verificarea periodică arată dacă dispozitivul mai este funcțional.
Nu toate circuitele au aceeași sensibilitate. Un încălzitor electric și un router nu reacționează la fel la o variație rapidă de tensiune. Primul are elemente de încălzire, celălalt are sursă electronică, circuite de comunicație și componente care pot ceda la impulsuri scurte.
Asta explică de ce „aceeași protecție pentru toate circuitele” sună bine, dar nu descrie întregul rezultat. Generalul apără instalația. Localul apără aparatul. Între cele două există traseul electric, iar traseul decide mult mai mult decât eticheta de pe modul.
Pentru tine, alegerea corectă începe cu tabloul real, nu cu produsul văzut într-o fotografie. Dacă instalația are mai multe niveluri, circuite lungi sau echipamente scumpe, cere o verificare completă înainte de montaj.
Un singur SPD poate fi alegerea potrivită pentru o instalație simplă. Într-o casă cu tablou secundar, atelier și aparatură sensibilă, răspunsul poate fi diferit. Adevărata protecție nu se măsoară în numărul de module montate pe șină, ci în felul în care ele lucrează împreună cu împământarea și cu traseele instalației.
